Krótka odpowiedź
Do planowania drewna i wyrównywania slabów wybierz frez z wymiennymi płytkami dopasowany przede wszystkim do średnicy tulei, mocy wrzeciona i sztywności maszyny. Dla uchwytu 8 mm praktycznym punktem wyjścia są modele 38,1–39 mm. Frez 50,8 mm z trzpieniem 12 mm skraca liczbę przejść, ale wymaga sztywniejszego układu i niższego zakresu obrotów.
Dobór bez zgadywania
Jaki frez pasuje do Twojej maszyny?
Tuleja 8 mm · wybór uniwersalny
Ø 39 mm / 3P
Dobry punkt startowy do typowego CNC i sprawnego odprowadzania wióra.
Tuleja 8 mm · więcej ostrzy
Ø 38,1 mm / 4P
Do stabilnej maszyny, gdy zależy Ci na większej liczbie kontaktów ostrza.
Tuleja 12 mm · duże powierzchnie
Ø 50,8 mm / 4P
Do sztywniejszego CNC, większych slabów i mniejszej liczby przejść.
Wybierz frez do planowania
Wybierz wariant według tulei wrzeciona. Ceny i dostępność są pobierane bezpośrednio ze sklepu.

Uniwersalny wybór do typowego CNC
Frez do planowania Ø 39 mm
Trzpień 8 mm · 3P
Dostępny · wysyłka DPD do 12:00 tego samego dnia

Więcej kontaktów ostrza na obrót

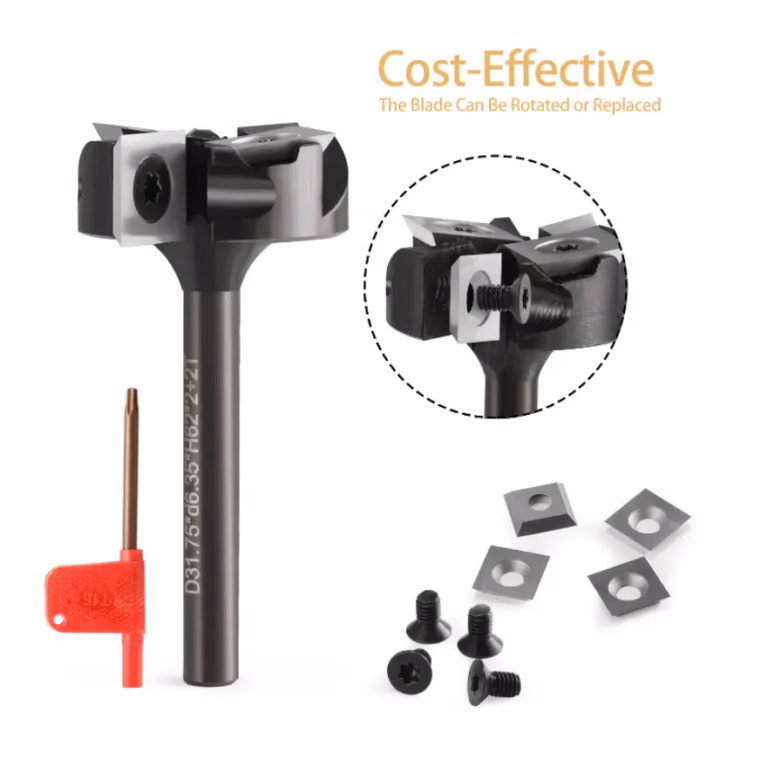

Frez do planowania Ø 38,1 mm
Trzpień 8 mm · 4P
Dostępny · wysyłka DPD do 12:00 tego samego dnia

Do sztywniejszej maszyny i dużych slabów
Frez do planowania Ø 50,8 mm
Trzpień 12 mm · 4P
Dostępny · wysyłka DPD do 12:00 tego samego dnia
Zobacz wszystkie frezy do planowania
Jak wybrać frez do planowania drewna
Planowanie polega na przejściu całej powierzchni szerokim narzędziem, aby zbudować równą płaszczyznę przed klejeniem, szlifowaniem, olejowaniem, zalaniem żywicą lub dalszą obróbką. Przy slabach usuwa falowanie, ślady po pile i lokalne różnice wysokości. Sam duży frez nie gwarantuje jednak równej powierzchni — równie ważne są geometria maszyny, bicie narzędzia i stabilne mocowanie materiału.
Przed zakupem sprawdź pięć rzeczy
- Średnicę tulei: trzpień 8 lub 12 mm musi pasować do rzeczywistego uchwytu wrzeciona.
- Dopuszczalną średnicę narzędzia: sprawdź dokumentację wrzeciona i maszyny, nie tylko średnicę tulei.
- Sztywność bramy i osi Z: większa średnica zwiększa obciążenie układu.
- Zakres obrotów: frez 50,8 mm pracuje w niższym zakresie niż modele około 39 mm.
- Odciąg: planowanie wytwarza dużo wiórów i pyłu, szczególnie przy MDF.
Porównanie frezów 38,1, 39 i 50,8 mm
| Wariant | Trzpień | Ostrza | Kiedy wybrać |
|---|---|---|---|
| Ø 39 mm | 8 mm | 3P | Uniwersalny wybór do CNC z tuleją 8 mm i sprawnym odprowadzaniem wióra. |
| Ø 38,1 mm | 8 mm | 4P | Gdy maszyna jest stabilna, a priorytetem jest więcej kontaktów ostrza z materiałem. |
| Ø 50,8 mm | 12 mm | 4P | Do sztywniejszego CNC z uchwytem 12 mm i planowania większych powierzchni. |
Większa średnica może skrócić czas obróbki, lecz zwiększa wymagania wobec wrzeciona i mocowania. Różnica między 3P i 4P nie oznacza automatycznie „lepiej” lub „gorzej”: więcej ostrzy daje więcej kontaktów na obrót, ale wymaga poprawnego posuwu i skutecznego usuwania wióra.
Parametry startowe dla dostępnych modeli
Poniższe wartości pochodzą ze specyfikacji konkretnych produktów MNSK7 Tool. Traktuj je jako punkt startowy: wynik zależy od gatunku i wilgotności drewna, wysięgu narzędzia, mocy wrzeciona, sztywności maszyny oraz strategii CAM. Pierwszą próbę wykonuj na małej głębokości i poza docelowym elementem.
| Frez | Obroty | Posuw | Głębokość przejścia |
|---|---|---|---|
| 39 mm / 8 mm / 3P | 13 000–16 000 RPM | 5000 mm/min | 2–3 mm |
| 38,1 mm / 8 mm / 4P | 12 000–16 000 RPM | 5000 mm/min | 2–3 mm |
| 50,8 mm / 12 mm / 4P | 8000–12 000 RPM | 3500 mm/min | 2–4 mm |
Planowanie slabów krok po kroku
- Ustabilizuj materiał. Slab nie może kołysać się ani unosić po przejściu frezu. Podeprzyj go na całej długości i sprawdź kolizje mocowań z narzędziem.
- Sprawdź tram wrzeciona. Oś frezu musi być prostopadła do stołu. Błąd ustawienia najczęściej daje regularne progi między przejściami.
- Ustal zero w najwyższym punkcie. Dzięki temu pierwsza warstwa zdejmie tylko niezbędny materiał.
- Wykonaj przejście próbne. Zacznij od mniejszej głębokości, obserwuj dźwięk, obciążenie wrzeciona, wiór i jakość powierzchni.
- Planuj równymi pasami. Zachowaj stałe nakładanie kolejnych ścieżek i nie zmieniaj parametrów w połowie warstwy.
- Zostaw przejście wykańczające. Ostatni, płytki przejazd poprawia jednolitość powierzchni przed szlifowaniem.
Dlaczego po planowaniu zostają fale lub przypalenia
- Równe progi między ścieżkami
- Najpierw sprawdź tram bramy i prostopadłość wrzeciona do stołu.
- Losowe fale i drgania
- Skontroluj mocowanie slaba, luzy osi, wysięg frezu, tuleję oraz bicie narzędzia.
- Przypalenia
- Przyczyną może być tępa lub zabrudzona płytka, zbyt mały posuw albo wielokrotne tarcie wióra o powierzchnię.
- Wyrywanie włókien
- Zmniejsz agresywność przejścia, sprawdź kierunek ścieżki i zaplanuj osobny przejazd wykańczający.
- Przeciążenie wrzeciona
- Zmniejsz głębokość zbioru lub średnicę narzędzia i ponownie oceń parametry dla swojej maszyny.
Bezpieczna praca i obsługa płytek
Przed uruchomieniem sprawdź dokręcenie wszystkich płytek, stan śrub i czystość gniazd. Płytki jednego frezu powinny być ustawione jednakowo. Nie przekraczaj parametrów dopuszczonych przez producenta wrzeciona i narzędzia. Stosuj osłonę, odciąg, ochronę oczu i słuchu; nie dotykaj narzędzia przed całkowitym zatrzymaniem wrzeciona.
