Specyfikacja techniczna:
- Oznaczenie: 16IR AG55
- Zastosowanie: gwintowanie wewnętrzne
- Profil gwintu: niepełny
- Kąt profilu gwintu: 55 stopni
- Zakres skoków gwintu: 0,5–3 mm
- Zakres liczby zwojów na cal: 8–48 TPI
- Wykonanie: prawe
- Rozmiar płytki: 16
- Wymiar L według rysunku: 16 mm
- Średnica okręgu wpisanego (D): 9,525 mm
- Wymiar X: 1,2 mm
- Wymiar Y: 1,7 mm
- Gatunek węglika: LDA
- Powłoka: PVD
- Obrabiane materiały: stal i stal nierdzewna
Kompatybilne oprawki: seria SNR przystosowana do wewnętrznych płytek gwintujących w rozmiarze 16.

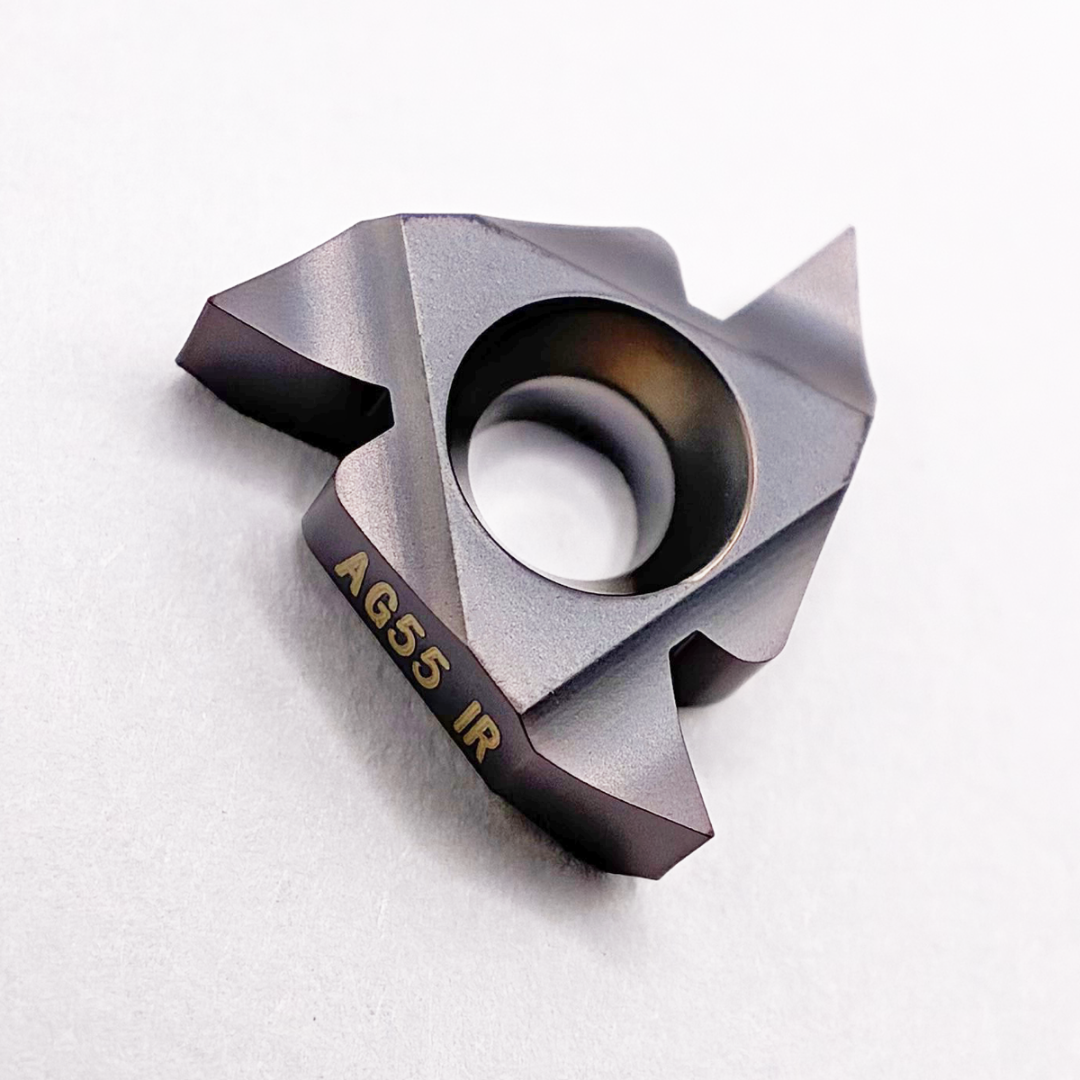

Płytka węglikowa 16IR AG55 do gwintowania stali i nierdzewki | do SNR | PVD
Płytka węglikowa 16IR AG55 przeznaczona jest do nacinania gwintów wewnętrznych o kącie profilu 55 stopni, w tym gwintów typu Whitworth. Niepełny profil umożliwia wykonywanie jedną płytką gwintów o różnych skokach w zakresie 0,5–3 mm.
Płytka obrabia boki i dna zwojów gwintu, ale nie kształtuje ich wierzchołków. Dlatego średnicę otworu należy przygotować przed gwintowaniem. Prawe wykonanie przeznaczone jest do stosowania w odpowiednich oprawkach do gwintowania wewnętrznego.
Gatunek węglika LDA nadaje się do obróbki stali i stali nierdzewnych. Powłoka PVD zwiększa odporność powierzchni skrawającej na zużycie i pomaga ograniczać przywieranie obrabianego materiału.
Zalety:
– Możliwość wykonywania różnych skoków gwintu jedną płytką w zakresie 0,5–3 mm.
– Przeznaczona do obróbki stali i stali nierdzewnych.
– Powłoka PVD pomaga chronić powierzchnię skrawającą przed zużyciem.
– Niewielka grubość powłoki pozwala zachować ostrą krawędź skrawającą.
