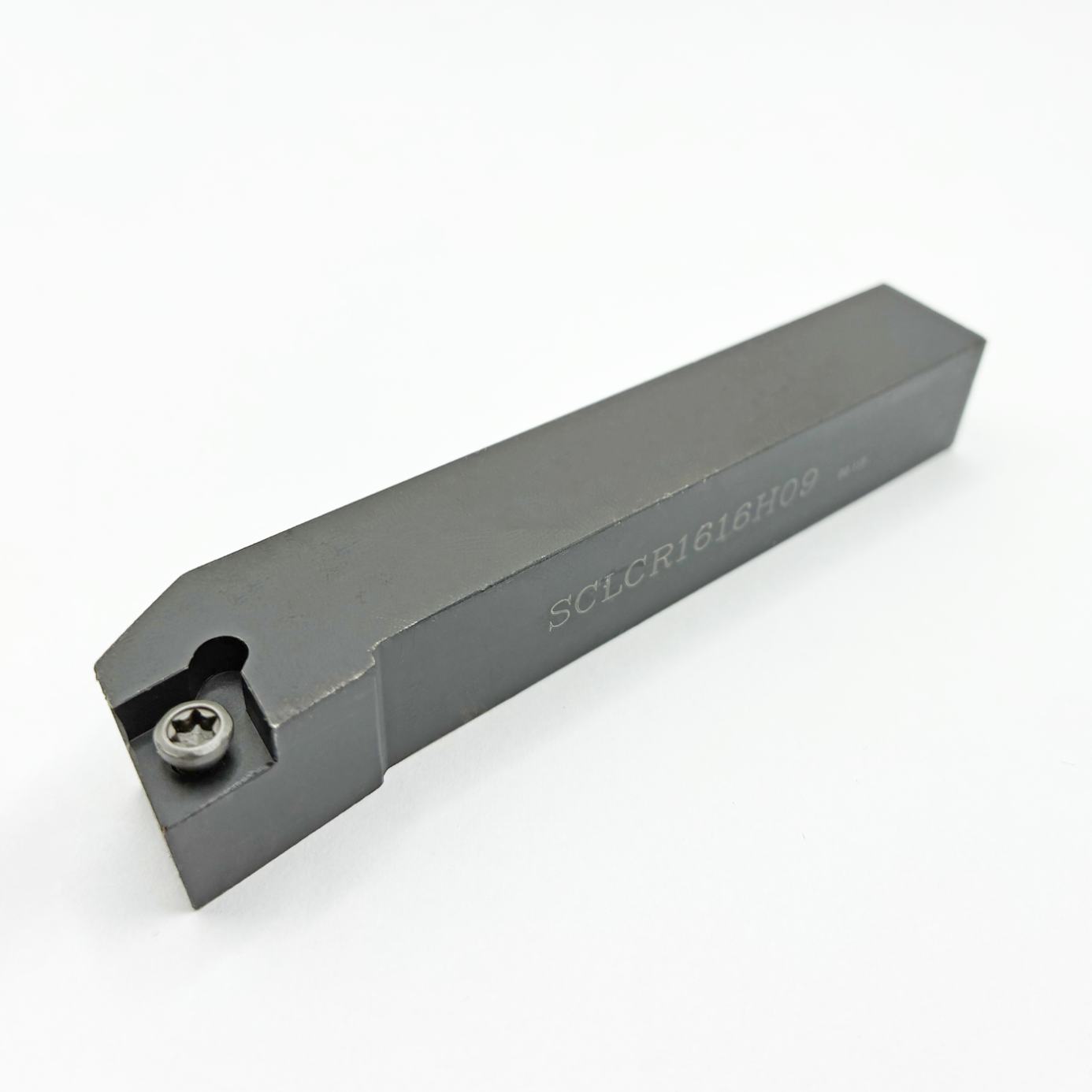

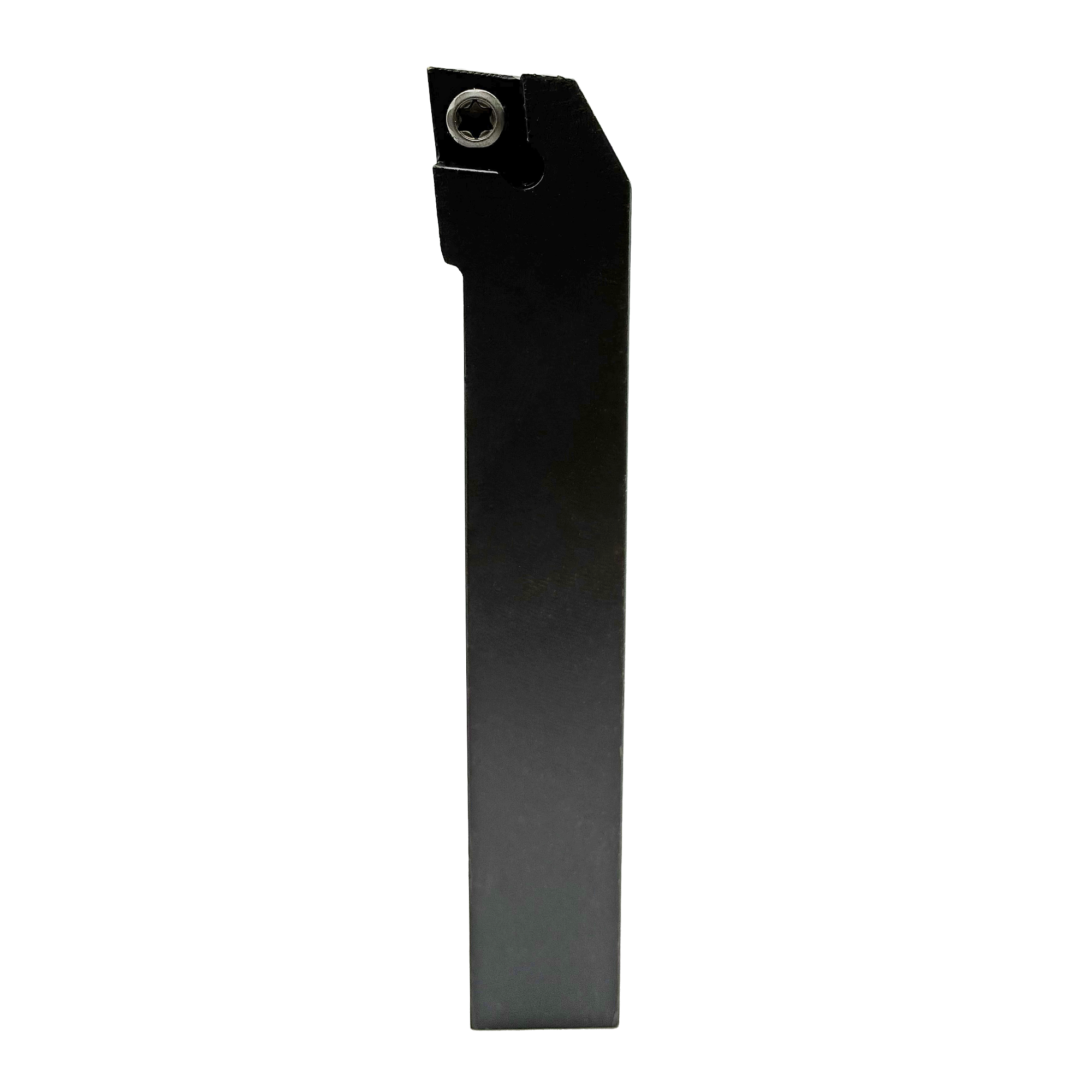

Nóż tokarski SCLCR1616H09 przeznaczony jest do toczenia zewnętrznego wzdłużnego oraz planowania powierzchni czołowych na tokarce. Ten składany nóż tokarski posiada trzonek 16×16 mm i jest przystosowany do wymiennych płytek skrawających CCMT 09T3… oraz CCGT 09T3…. Prawy kierunek skrawania i kąt przystawienia 95° umożliwiają obróbkę powierzchni walcowych, stopni i odsadzeń.
Specyfikacja techniczna:
– Wysokość trzonka (H): 16 mm
– Szerokość trzonka (W): 16 mm
– Długość całkowita (L): 100 mm
– Długość główki (L1): 20 mm
– Wysokość krawędzi skrawającej (h1): 16 mm
– Wymiar boczny do krawędzi skrawającej (f): 16 mm
– Kąt przystawienia: 95°
– Kierunek skrawania: prawy
– Mocowanie płytki: śrubowe
– Śruba mocująca: M4×8
– Rozmiar klucza: T15
Kompatybilne płytki skrawające: CCMT 09T3… oraz CCGT 09T3…, np. CCMT09T304 i CCGT09T304.
Zestaw zawiera — jeśli odpowiada faktycznej kompletacji:
– nóż tokarski SCLCR1616H09,
– śrubę mocującą płytkę,
– klucz montażowy T15.
Uwaga: Wymienne płytki skrawające nie wchodzą w skład podstawowego zestawu.
