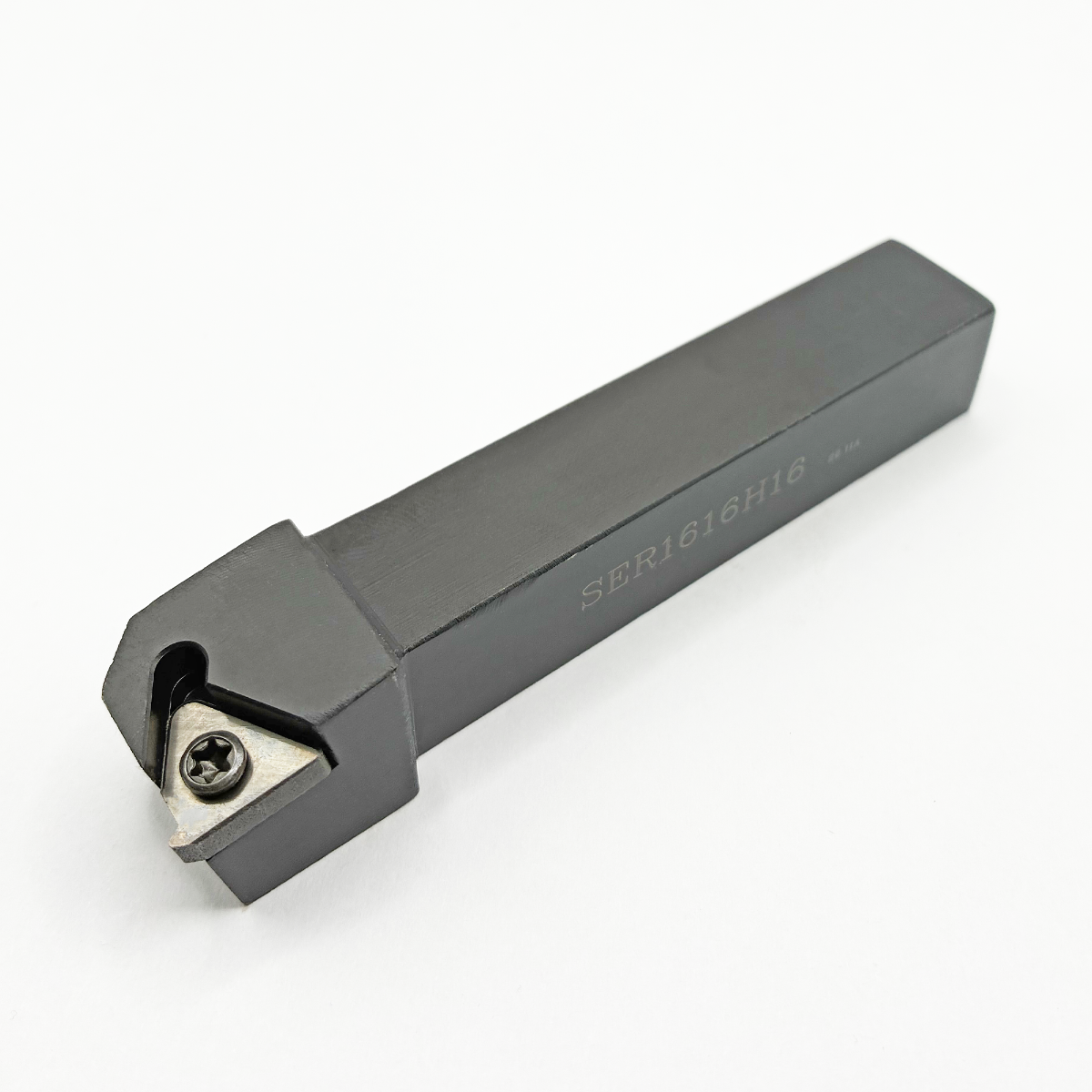

Nóż tokarski do gwintów SER1616H16 przeznaczony jest do nacinania gwintów zewnętrznych na tokarce. Ten składany nóż tokarski posiada trzonek 16×16 mm i jest przystosowany do wymiennych płytek gwintujących 16ER…, dobieranych do profilu i skoku wykonywanego gwintu. Prawa konstrukcja oraz śrubowe mocowanie płytki zapewniają jej stabilne osadzenie podczas obróbki.
Specyfikacja techniczna:
– Wysokość trzonka (H): 16 mm
– Szerokość trzonka (W): 16 mm
– Długość całkowita (L): 100 mm
– Długość główki (L1): 22 mm
– Wysokość krawędzi skrawającej (h1): 16 mm
– Wymiar boczny do krawędzi skrawającej (f): 20 mm
– Kierunek skrawania: prawy
– Mocowanie płytki: śrubowe
– Podkładka podporowa: STM1603
– Śruba mocująca: M3,5×12
– Rozmiar klucza: T15
Kompatybilne płytki gwintujące: 16ER…, np. 16ER AG60. Profil i zakres skoków należy dobrać do wykonywanego gwintu.
Zestaw zawiera:
– nóż tokarski SER1616H16,
– podkładkę podporową,
– śrubę mocującą płytkę,
– klucz montażowy T15.
Uwaga: Wymienne płytki gwintujące nie wchodzą w skład podstawowego zestawu.
