Nóż tokarski do gwintowania wewnętrznego | SNR0025R16 | 25 mm | na płytki 16NR

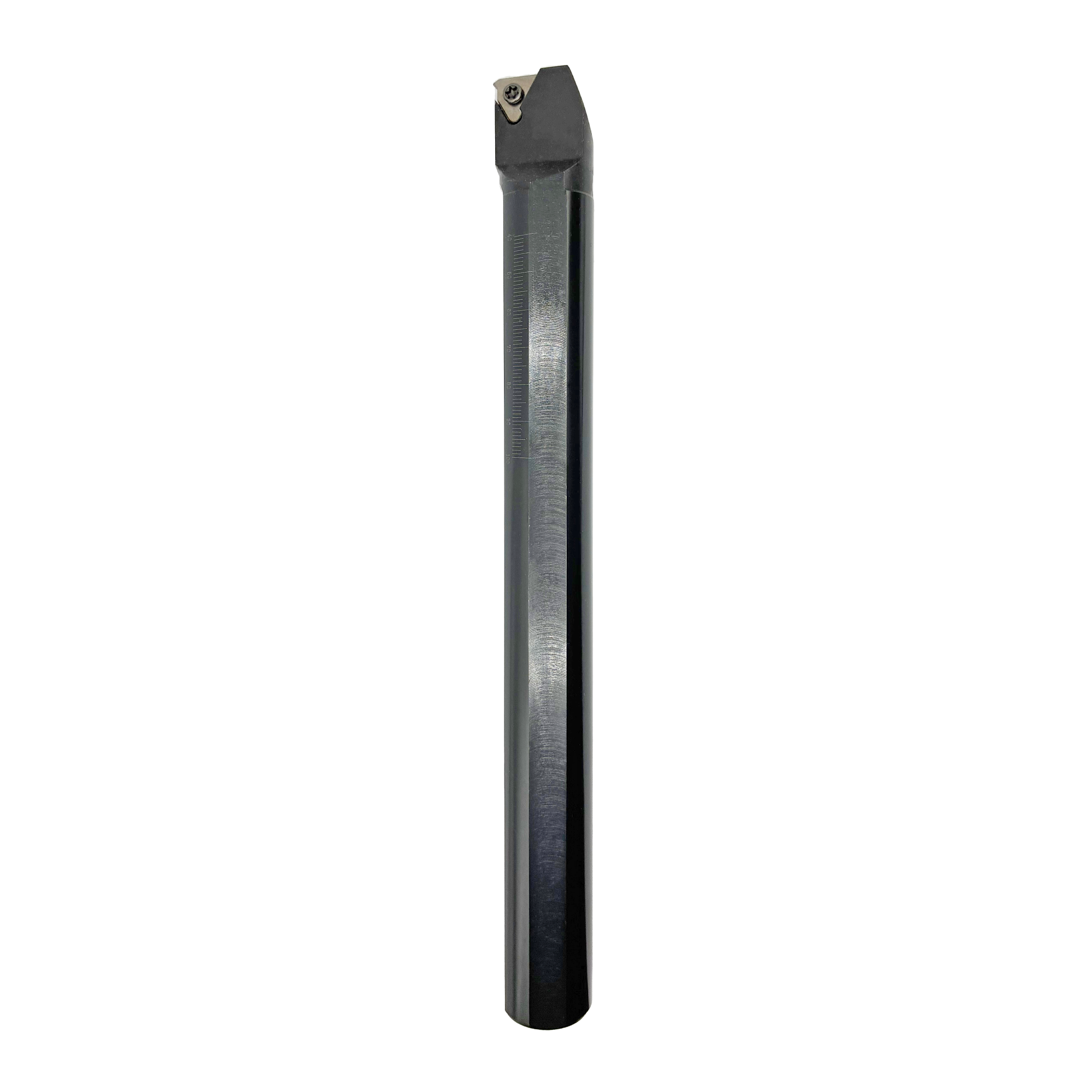

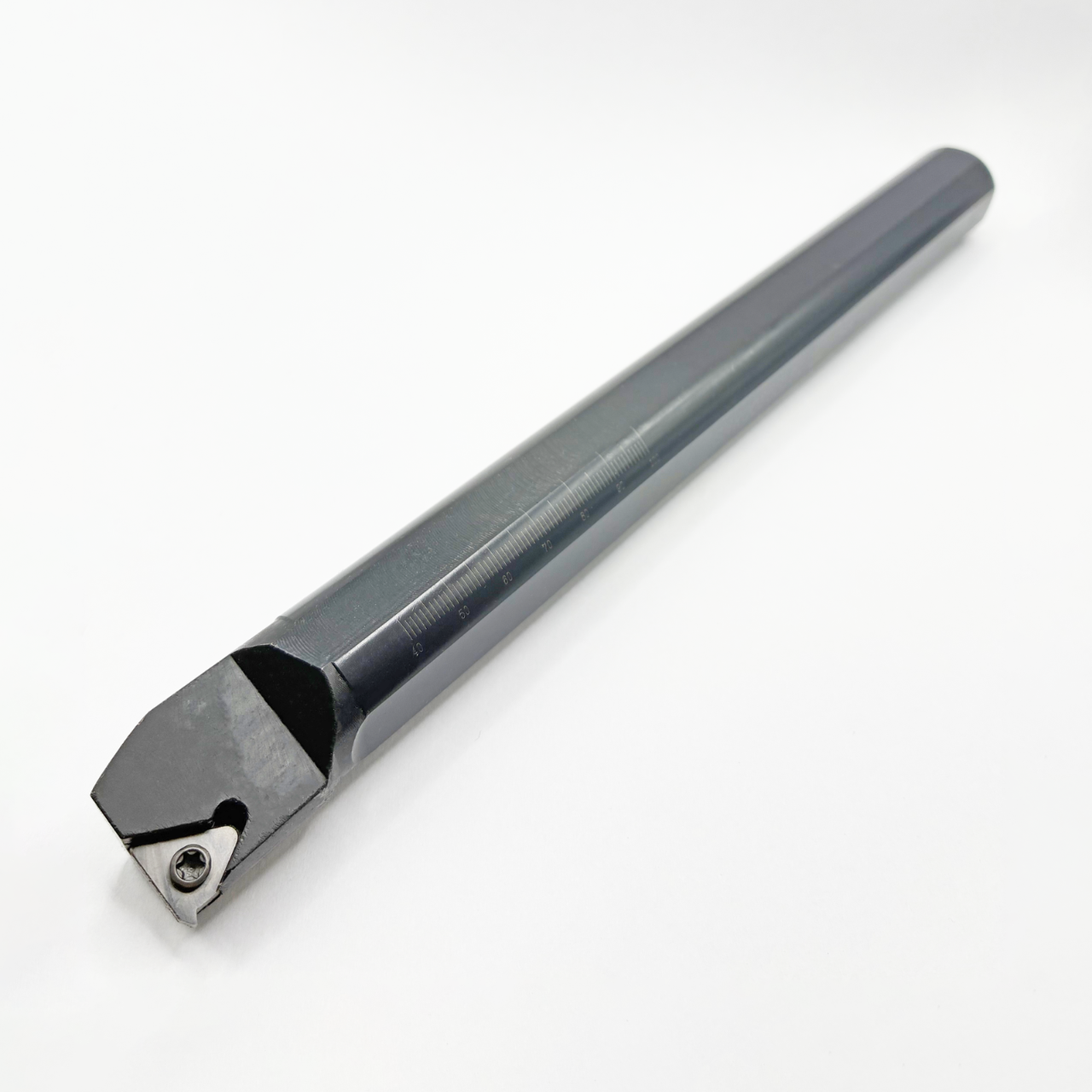

Nóż tokarski SNR0025R16 przeznaczony jest do nacinania gwintów wewnętrznych na tokarce. Posiada cylindryczny trzonek o średnicy 25 mm i jest przystosowany do wymiennych płytek gwintujących 16NR…, dobieranych do profilu i skoku wykonywanego gwintu. Prawa konstrukcja oraz śrubowe mocowanie płytki zapewniają jej stabilne osadzenie podczas obróbki.
Specyfikacja techniczna:
– Średnica trzonka (D): 25 mm
– Minimalna średnica otworu (Dmin): 29 mm
– Długość całkowita (L): 200 mm
– Długość główki (L1): 45 mm
– Wysokość trzonka do płaskiej powierzchni (H): 24 mm
– Wymiar boczny do krawędzi skrawającej (f): 16,2 mm
– Kąt α: 21°
– Kierunek skrawania: prawy
– Mocowanie płytki: śrubowe
– Podkładka podporowa: STM1603
– Śruba mocująca: M3,5×12
– Rozmiar klucza: T15
Kompatybilne płytki gwintujące: 16NR… Profil i zakres skoków należy dobrać do wykonywanego gwintu.
Zestaw zawiera:
– nóż tokarski SNR0025R16,
– podkładkę podporową,
– śrubę mocującą płytkę,
– klucz montażowy T15.
Uwaga: wymienne płytki gwintujące nie wchodzą w skład podstawowego zestawu.
